Como unfabricante de piezas de núcleo de motores eléctricos, Onlink produce núcleos de estator, núcleos de rotor, laminaciones de motores y conjuntos semiacabados de rotores de estator BLDC según los planos del cliente y los requisitos de diseño de motores.
Nuestro ámbito de fabricación abarca el desarrollo de matriz de precisión, estampado de acero eléctrico, apilamiento de laminación y ensamblaje de núcleos. Para proyectos BLDC, el procesamiento adicional puede incluir la instalación de aislamiento, bobinado de bobinas, inserción de imanes permanentes, calibración de balance dinámico e inspección dimensional.
Onlink combina el desarrollo de moldes de precisión, el estampado de alta velocidad, la fabricación de núcleos de motores y el ensamblaje posterior dentro de un único flujo de trabajo de fabricación.ISO 9001yIATF 16949Los sistemas de calidad soportan programas de componentes de precisión personalizados y de producción en masa.
Envía tus dibujos y requisitos de aplicación del núcleo del motor para hablar sobre material, herramientas, estructura de laminación, tolerancias y opciones de montaje para tu próximo proyecto.
¿Qué producto de núcleo motor necesitas?
| Requisito |
Estator de motor y núcleo de rotor personalizados |

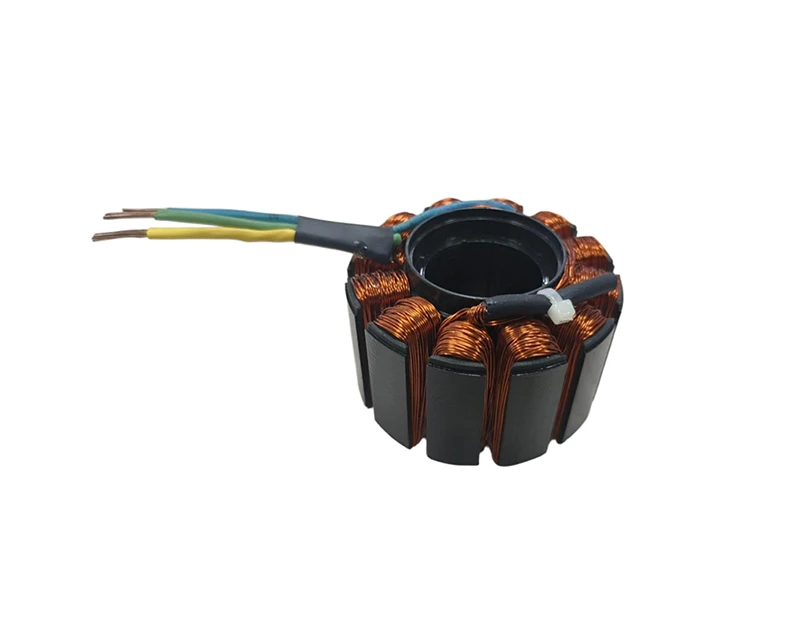

Conjunto de rotores de estator BLDC |
| Formulario principal de suministro |
Estator laminado y núcleos de rotor |
Estator enrollado + conjunto de rotor de imán permanente |
| Material principal |
Acero de silicio eléctrico |
Acero eléctrico de silicio no orientado |
| Procesos principales |
Estampado, desbarbado, recubrimiento aislante, apilamiento, remachado/soldadura |
Estampado del núcleo, aislamiento, devanado, inserción y ensamblaje de imantes |
| Geometría personalizada |
ID/OD, ranuras, altura de la pila |
Geometría del núcleo, bobinado y estructura del imán del rotor |
| Adecuado para |
Motores industriales, servomotores, motores paso a paso y otros diseños de motores personalizados |
Proyectos de motores de corriente continua sin escobillas |
| Mejor elección cuando |
Realizas el enrollado/ensamblaje aguas abajo internamente |
Quieres reducir las operaciones posteriores de ensamblaje de núcleos motores |
Consulta nuestroEstator de motor y núcleo de rotor personalizadosoConjunto de rotor de estator de motor de corriente continua sin escobillassegún el nivel de integración requerido.
Fabricación de acero eléctrico y laminación de motores
El rendimiento del núcleo del motor comienza con el acero eléctrico y la precisión de cada laminado estampado.
Los materiales disponibles incluyen aceros eléctricos de silicio laminados en frío y no orientados, como50W470, 50W600 y 35WW300, con otros requisitos de materiales revisados según el diseño del motor.
La vía estándar de fabricación de núcleos puede incluir:
- Revelado progresivo de precisión del chip
- Estampado eléctrico de acero de alta velocidad
- Eliminación de rebabas
- Tratamiento de aislamiento
- Apilamiento de laminación a altura fija
- Remachado o soldadura
- Inspección final dimensional
Para proyectos personalizados, la calidad del acero eléctrico, la geometría del estator y del rotor, el diseño de ranuras y las dimensiones de la chimenea deben especificarse según el diseño electromagnético y mecánico del motor, en lugar de ser seleccionadas como dimensiones estándar estándar.
Dimensiones que controlamos en núcleos personalizados de estatores y rotores
Para los fabricantes de motores, la consistencia dimensional afecta al devanado, al ajuste del rotor/estator, al control del entreespacio de aire y al montaje aguas abajo. Por tanto, las dimensiones clave pueden definirse directamente a partir de tus dibujos motores 2D o 3D.
Las capacidades actuales de precisión para la gama personalizada de estadores y núcleos de rotor incluyen:
| Característica principal |
Control dimensional publicado |
| Diámetro interior |
±0,02 mm |
| Diámetro exterior |
±0,03 mm |
| Dimensiones de la ranura |
±0,015 mm |
| Altura de la chimenea |
±0,1 mm |
Durante el DFM se pueden revisar dimensiones adicionales del producto y los requisitos de inspección según la estructura central y el proceso de producción.
Tipos de motores que apoyamos
Se pueden desarrollar piezas de núcleo de motor personalizadas para diferentes arquitecturas de motores eléctricos y requisitos de equipo, incluyendo:
Motores asíncronos industriales– pilas personalizadas de laminación de estatores y rotores para sistemas de accionamiento industriales.
Servomotores– geometría de núcleo de precisión para conjuntos de motores de control de movimiento.
Motores paso a paso– laminación personalizada y estructuras de ranura basadas en planos de motores.
Motores de corriente continua sin escobillas– núcleos estator/rotor o conjuntos integrados de estator enrollado y rotores de imán permanente.
Motores de electrodomésticos– núcleos y conjuntos de motores para aplicaciones de accionamiento compacto.
Pequeños motores de transmisión de nueva energía– núcleos laminados personalizados según la geometría del motor y los requisitos de ensamblaje.
Motores BLDC de bomba y transportadora– conjuntos integrados de estatores y rotores BLDC para equipos de accionamiento industrial.
